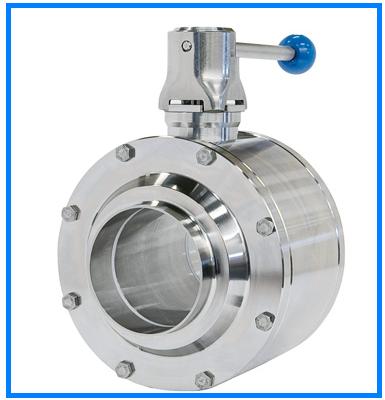

Шаровые краны

Шаровые краны широко используется в пищевой, фармацевтической и химической промышленности, в производстве вина, спирта, напитков.

Технические характеристики

Марка металла	Контактирующий с продуктом	316L (DIN-1.4404) кованые
	Не контактирующий с продуктом	316L(DIN-1.4404)
Материал уплотнения	Стандартный	PTFE / EPDM
	Опции	FPM / PTFE, HNBR / PTFE, силиконовых / PTFE
	Все уплотнения материалы соответствуют FDA 177.2600.
Температура	Непрерывная рабочая температура	-20 ° C ~ +135 ° С (EPDM / PTFE)
	Температура стерилизации	150 ° C (максимум 20 минут)
Давление	Рабочее давление	0 ~ 63 бар
Обработка поверхностей	Внутренняя поверхность	Ra ≤ 0,8 мкм
	Внешние поверхности	Matte
Соединение	Стандартное	Сварной конец: DIN 11850
		Сварной конец: стандартная дюймовая труба
	Способы соединения: сварка, резьба, хомут, фланец

Шаровй кран сталь AISI 316, Шаровый кран сталь AISI 304:
Размеры: ду-10, ду- 15, ду- 20, ду- 25, ду- 30, ду- 32, ду- 40, ду- 50, ду- 65, ду- 80, ду- 100, ду- 125


Шаровые краны Niob Fluid

Широко применяется в пищевой, фармацевтической и химической промышленности, в производстве вина, спирта, напитков.
Сталь шаровых кранов - AISI 304, AISI 316
Полнопроходная конструкция не вызывает сопротивления жидкости. Это делает шаровый кран оптимальным выбором для вязкой жидкости или жидкости, содержащей твердые частицы.
Изготовленный с высокой точностью шар и камера расположены в корпусе крана между двумя фланцами, которые уплотняются кольцами из материала PTFE. Шток шарового крана может поворачиваться на 90°C, открывая или закрывая шаровый кран. Со схемой подключения трехходового крана Вы можете ознакомиться в статье у нас на сайте.
Шаровый кран управляется пневматическим или ручным приводом.

Шаровые краны Naval (Навал)

Naval краткое описание
Основное применение, краны этой фирмы (Naval) нашли в химической и нефтяной промышленности.
Такие краны отличаются повышенной устойчивостью к коррозии. Часто Naval (краны шаровые Навал) используют для регулирования потоков кислото-содержащих и щелоче-содержащих жидкостей.

Рабочее давление кранов Naval шаровых- PN от 15 и выше
Размеры от 10 до 250

Установка:
Крепления крана Навал- под фланцы, под сварку, под внешнюю резьбу, под внутреннюю резьбу.
Кран Naval в отличие от пищевого крана Niobe- монолитный. (корпус и патрубки составляют единую, целостную конструкцию.)
Шаровые краны фирмы Naval также можно оснастить электроприводами и пневмоприводами.

Описание шаровых кранов (область применения, видео о принципе работы)

Шаровый кран широко используется в спиртовой промышленности. На молокозаводах шаровые краны ставят в основном на воду, потому что при открытии/закрытии шарового крана, внутри шара остается пищевой продукт, если этот пищевой продукт скоропортящийся, существует риск порчи продукта внутри шара.
Также существует проблема гидроударов в процессе использования шарового крана, поэтому если шаровой кран используется на участках с высоким давлением, лучше не открывать его в средних положениях, тк это даёт высокую нагрузку на трубу (гидроудар). Контролировать поток шаровым краном на участках с высоким давлением не рекомендуется. В большинстве случаев такие гидроудары не критичны, многие производители пищевых продуктов о них знают, но не испытывают проблем, однако, раз были случаи, когда трубопроводная система в результате использования шарового крана не справлялась с нагрузкой - наш долг сообщить Вам об этом. О принципах работы трехходового крана для манометра читайте в нашей статье.

Крайне Важно! Некоторые китайские шаровые краны плохо отцентрованы, в результате этого между фланцем и отверстием в шаре крана образуется небольшой «порожек», то есть открытый шаровый кран не составляет монолитный проход для пищевой жидкости, существует риск забивания трубного прохода, оседания пищевых частиц на этом «бортике» это, конечно же, приводит к порче продукта. Выбирайте европейские шаровые краны, чтобы избежать проблем с их работой.

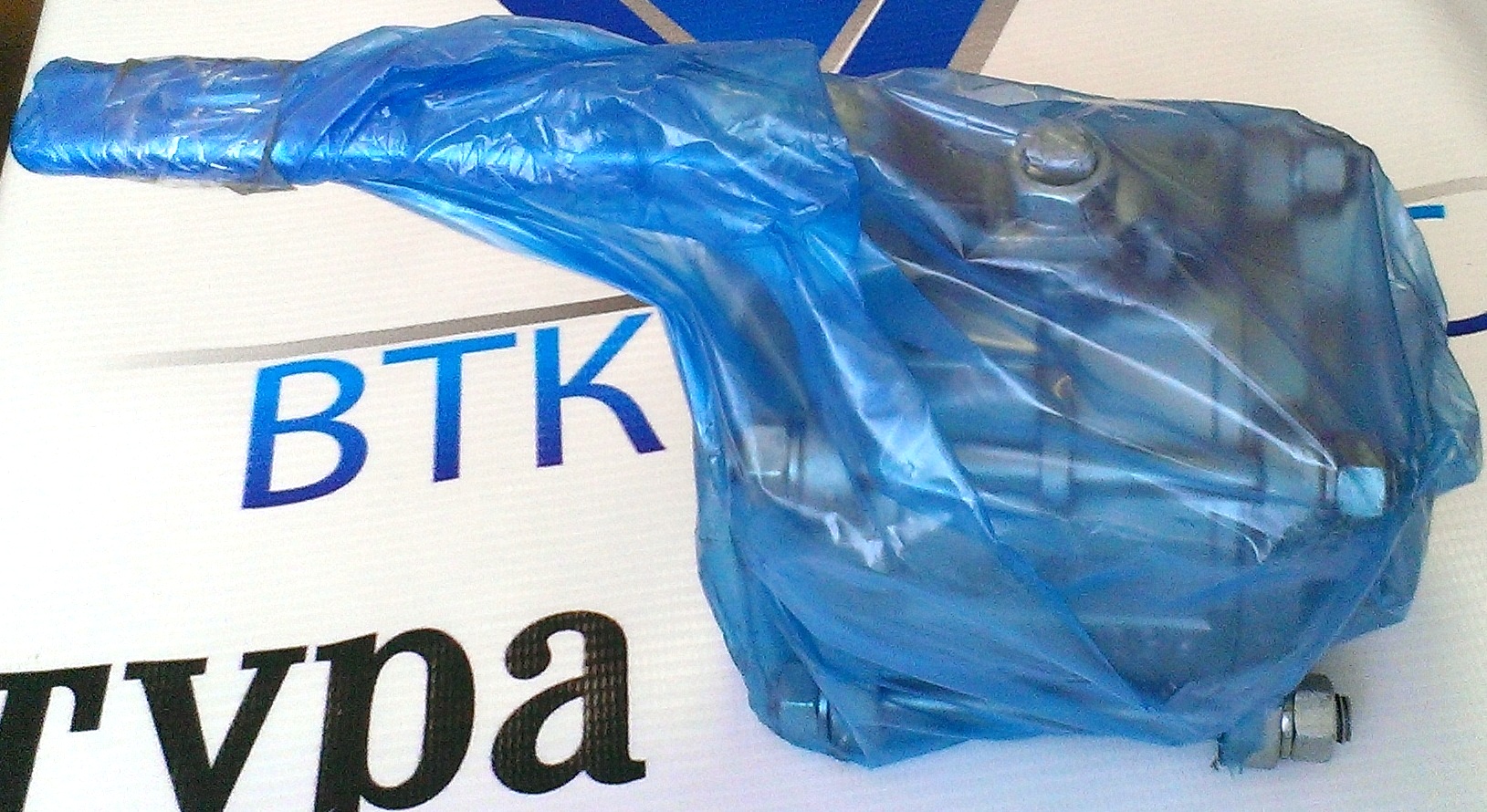

Шаровый кран в заводской полиэтиленовой упаковке AISI 304 Inoxpa

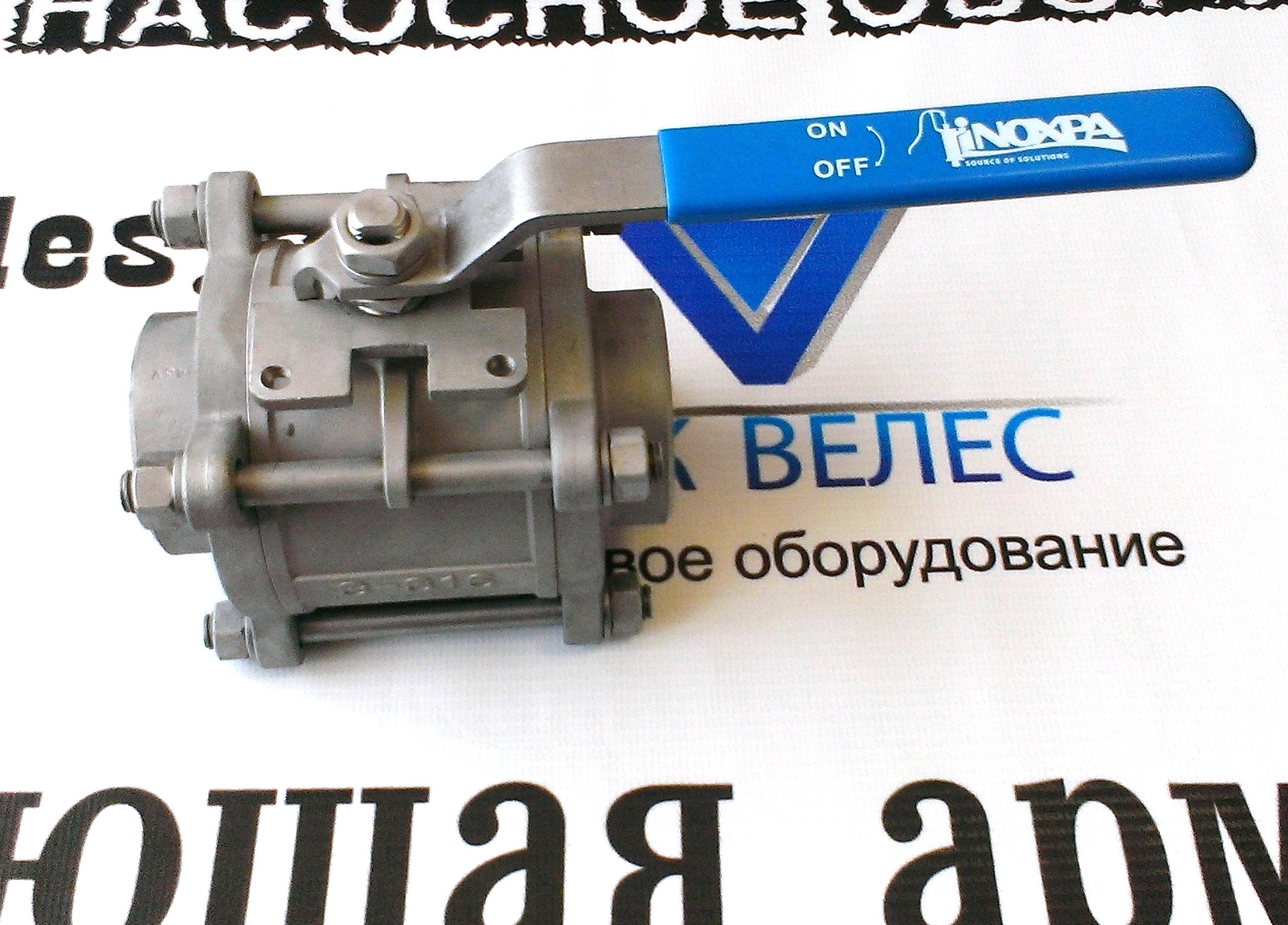

Шаровый кран Dn 100 пищевой, фирмы Inoxpa

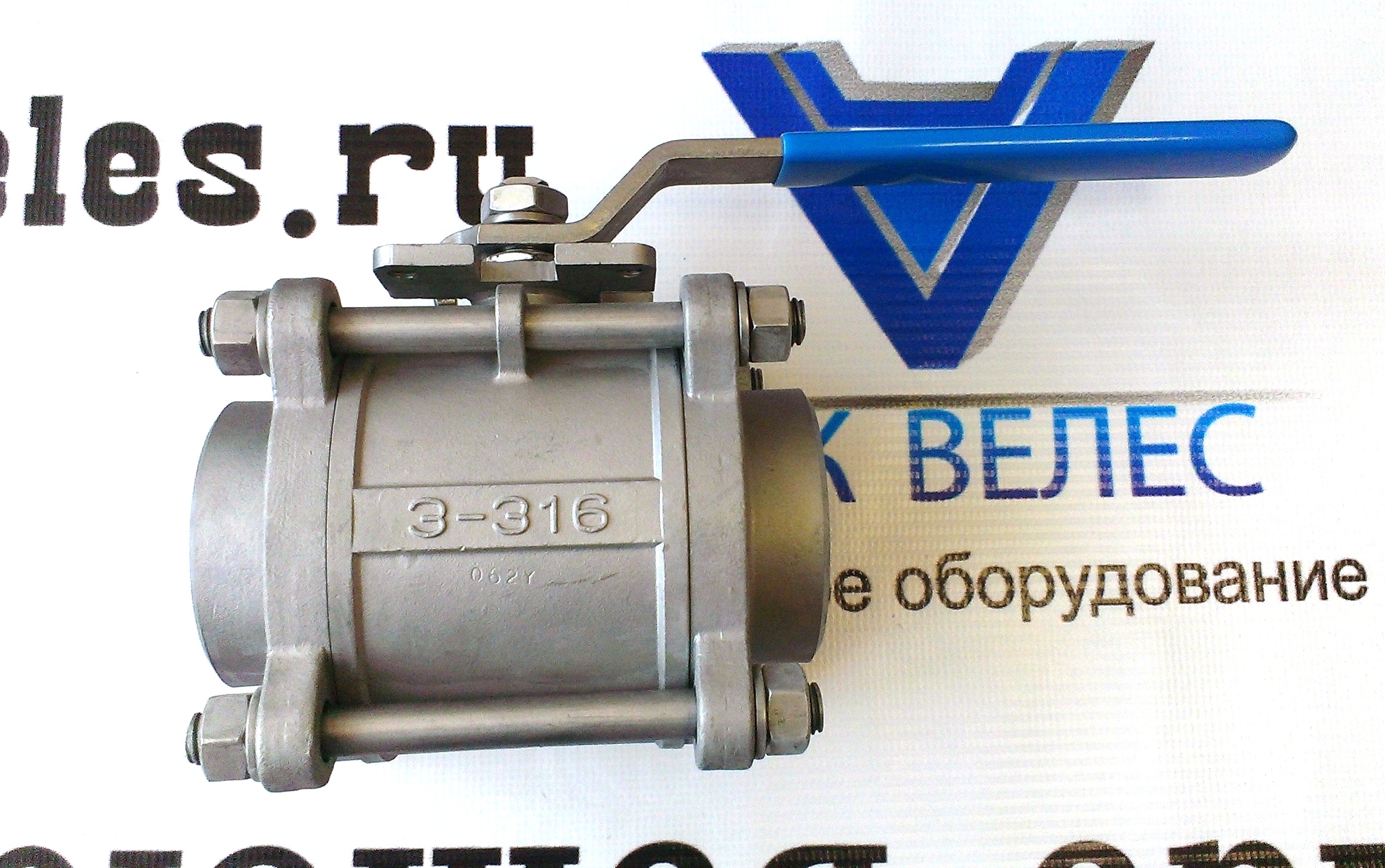

Шаровый кран нержавеющий AISI 316 (это указано на маркировке)

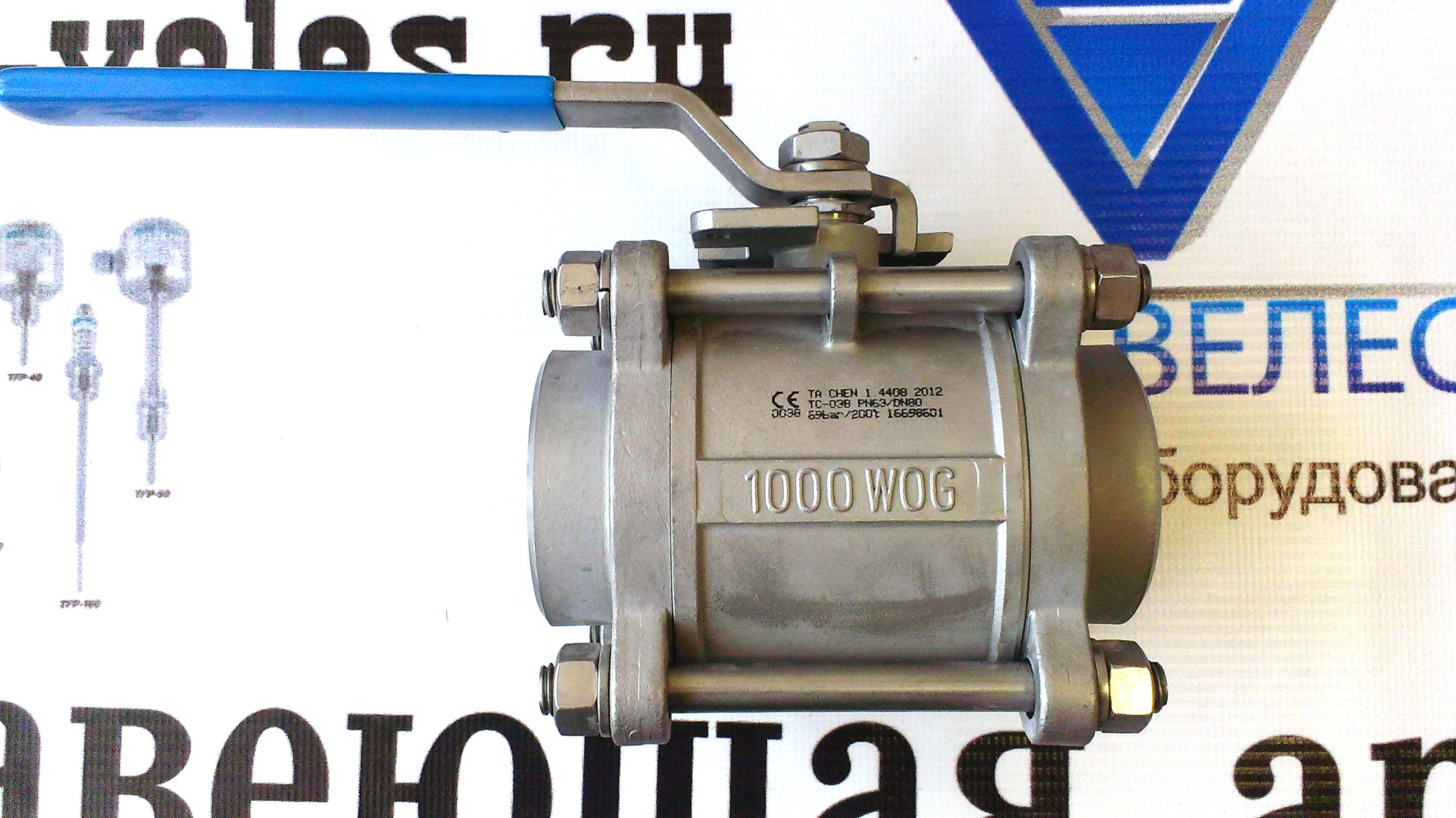

Шаровой кран AISI 316 пищевой, обратная сторона, маркировка

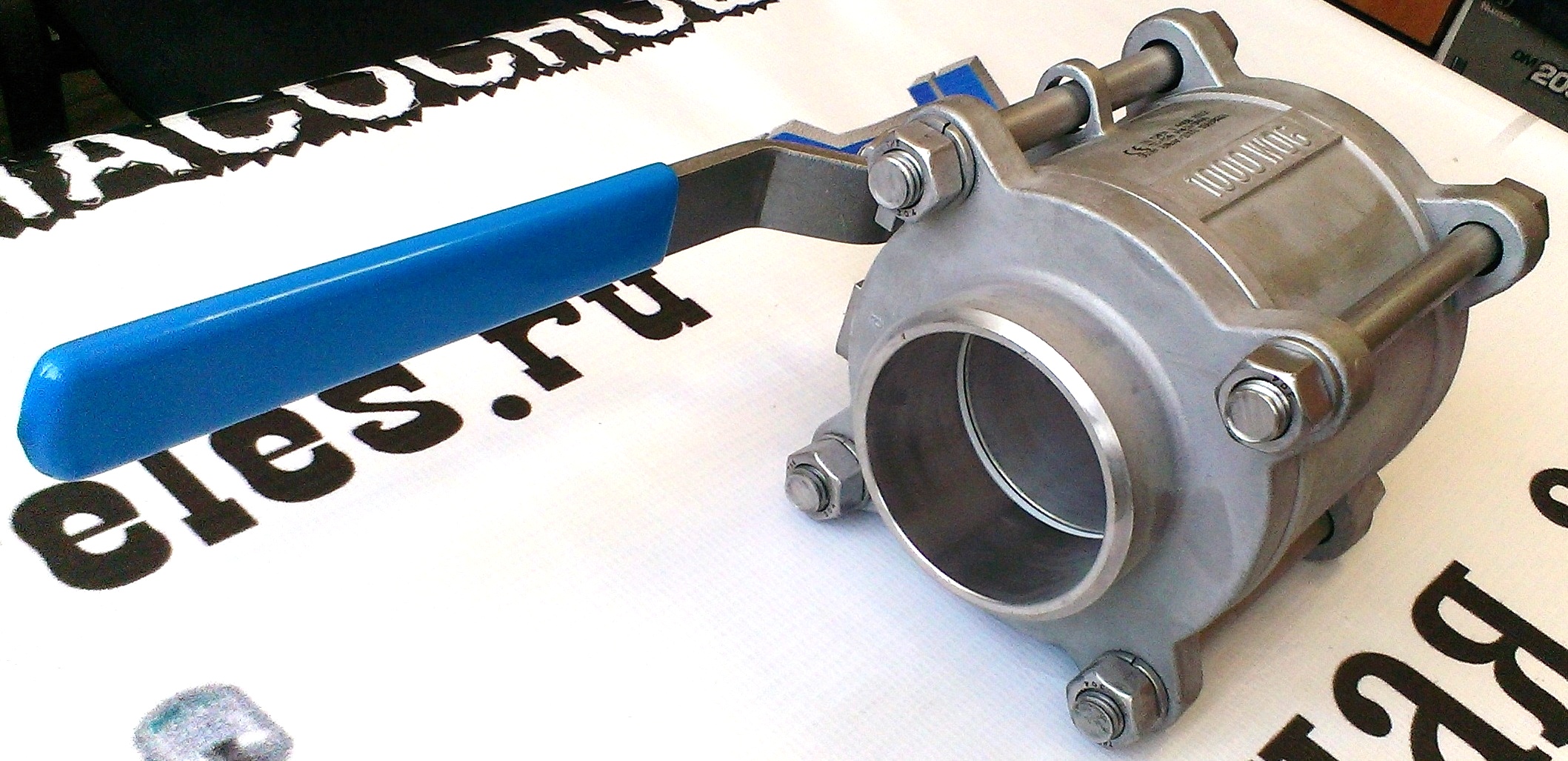

Шаровый кран пищевой промышленности, для масла, молока, спирта

Возможны различные варианты изготовления способа соединения.

Свяжитесь с нашими специалистами

Чертежи шаровых кранов

D064D Шаровый кран G-G

	DN	L	E	H	kg
	1/4``	55	108	46	0.29
	3/8``	55	108	46	0.24
	1/2``	65	108	56	0.35
	3/4``	74	132	62	0.54
	1``	88	160	70	0.88
	11/4``	102	160	78	1.32
	11/2``	110	195	92	1.90
	2``	125	195	102	2.98
	21/2``	162	270	140	6.20
	3``	178	270	148	9.00
	4``	280	195	175	18.05

D065D Шаровый кран S-S

	DN	L	E	H
	8	60	106	54
	10	60	106	54
	15	75	106	60
	20	77	132	66
	25	85	158	76
	32	104	158	82
	40	120	193	94
	50	130	193	103
	65	162	267	139
	80	182	267	145
	100	228	292	198

D067D Шаровый кран G-G

	DN	L	E	H
	1/4``	60	106	54
	3/8``	60	106	54
	1/2``	75	106	60
	3/4``	77	132	66
	1``	85	158	76
	11/4``	104	158	82
	11/2``	120	193	94
	2``	130	193	103
	21/2``	162	267	139
	3``	182	267	154
	4``	228	292	198

D074D Шаровый кран ПН-ПН

	DN	E	H	D1	L1	D2	L2
				PN10		PN16
	25	158	76	87	125	115	161
	32	158	82	92	146	140	184
	40	193	94	97	173	150	202
	50	193	103	110	180	165	220
	65	267	139	127	212	185	252
	80	268	145	142	242	200	282
	100	292	198	162	292	220	332
