Регуляторы давления пара после себя

Для чего нужны регуляторы давления?

Для чего нужны регуляторы давления - перепускные клапаны и редукционные клапаны для регулирования давления после себя?

Основные области применения: пар, CO2, вода, сжатый воздух- на большинстве не горючих и не агрессивных жидких и газообразных средах. Подробнее о том, как выбрать регулятор давления пара, читайте в статье на нашем сайте.

На предприятии масса потребителей теплоэнергии, одним необходимо давление 2 bar, другим 4 , третьим 8, но производить пар приходится всегда с максимальными параметрами, а уже потом снижать давление до необходимого значения. Регуляторы давления- это не только редукционные клапаны, но и перепускные клапаны, однако перепускные клапаны не так часто применяются в пароконденсатных системах.

Редукционный клапан

Редукционный клапан - это регулятор давления ПОСЛЕ себя, основное предназначение- снизить давление после себя и поддерживать его на определенном уровне (на участке после себя), независимо от скачков давления до регулятора (на входе в него). Скачки давления вызваны изменениями в потреблении пара, регулятор давления поддерживает постоянный уровень давления.

3 основных вида редукционных клапанов для пара:

от более простого к более сложному

Регулятор давления после себя сильфонного типа

Например, ADCA PRV25. Имеет внутри гибкий металлический сильфон с относительно небольшой площадью, в результате чего сильфонный редукционный клапан считается наименее чувствительным, подходит для более грубой регулировки давления после себя. Если расход проходящего пара через клапан во время работы меняется не значительно- редукционный клапан сильфонного типа вполне справится. Из-за низкой точности и чувствительности этот клапан изготавливают только в малых типоразмерах DN 15-20-25. Одним из минусов этого клапана является относительно небольшая пропускная способность. Основной плюс- простая конструкция.

Регулятор давления после себя мембранный

Например, ADCA RP45. Внутри металлической тарелки резиновая мембрана, площадь мембраны куда выше чем на сильфоном редукционном клапане, отсюда более высокая чувствительность и относительно бóльшая точность поддержания давления после себя. Очень распространенный тип редукционных клапанов, способен работать в системах с высокой динамикой изменения расхода пара, в сравнении с сильфонным клапаном, у мембранного клапана выше пропускная способность- это тоже значительный плюс. Крайне долговечный тип редукционных клапанов, если правильно установлен фильтр перед редукционным клапаном- даже резиновая мембрана в нем способна проработать более 10 лет. Подробнее о видах регуляторов давления, читайте в статье на нашем сайте.

Регулятор давления после себя пилотный

Главный козырь пилотного регулятора давления после себя- наивысшая чувствительность и точность регулировки.

Наиболее продвинутая конструкция, самый точный регулятор давления, но при этом самый «нежный». Этот клапан оснащен поршневым приводом, в конструкции много мелких проточек, как следствие клапан очень чувствителен к качеству пара. Ни в коем случае такой редукционный клапан нельзя ставить в систему с высоким уровнем механических примесей в пару, рекомендуется использовать его с трубопроводами из нержавеющей стали либо устанавливать фильтр тонкой очистки пара (тканевый), только так можно обеспечить долгую работу такого клапана

Подбор регулятора давления

Регулятор давления после себя всегда устанавливают меньшего типоразмера, чем основной трубопровод! Распространенное заблуждение- установка редукционного клапана размер в размер.

Редукционный клапан совпадающий с типоразмером трубы всегда оказывается мощнее, чем этого требует технологический процесс, из-за этого клапан работает не точно, представьте себе клапан работающий на 10-30% своей нормальной мощности, по сути это не сильно отличается от регулирования «открыт-закрыт» и основной функционал такого клапана остается не использованным. О том, кто из Российских производителей способен заменить Danfoss, читайте в нашей статье.

Основные параметры для подбора регулятора давления после себя:

• Тип среды;

• Давление на входе;

• Давление на выходе;

• Расход среды (мин. макс);

• Температура среды;

• Тип присоединения.

ДИАМЕТР КЛАПАНА ОПРЕДЕЛИТСЯ, ИСХОДЯ ИЗ ПАРАМЕТРОВ ПАРА, ДАВЛЕНИЯ, РАСХОДА И СРЕДЫ А НЕ ИЗ ДИАМЕТРА ТРУБЫ.

Подбор по трубе - категорически нет. Всегда при подборе редукционного клапана необходимо выйти на заужение трубы перед клапаном и расширение трубопровода ЗА клапаном.

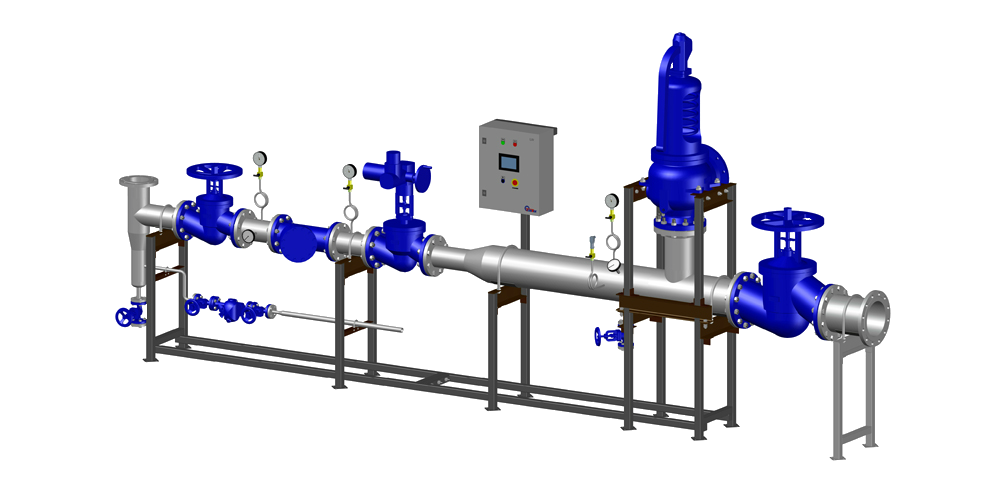

Как в идеале выглядит редукционный узел паровой системы

Нормальный подбор узла редуцирования проводится исходя из параметров системы.
В двух словах опишем принцип подбора узла редукционного клапана.

Предположим, основной трубопровод перед редукционным клапаном - ⌀40, в этом случае сам редукционный клапан по расчету получится чуть меньше, примерно Ду 32.

За клапаном обычно необходимо расширить трубопровод, как правило кардинально. То есть ДО редукционного клапана диаметр паровой трубы был ⌀40, а ЗА редукционным клапаном трубу нужно будет расширить к ⌀50 а то и ⌀65. (грубо).

Для чего нужно расширение трубопровода ЗА редукционным клапаном?

Мы понизили давление - пар расширился - необходимо расширить и трубопровод, чтобы обеспечить нормальный проход пара по системе.

Сообщите нам параметры вашей паровой системы и мы произведем полноценный расчет необходимого давления с оптимальными рабочими характеристиками.

Список оборудования для корректной работы узла редуцирования:

Узел отвода конденсата перед редукционным клапаном - Обязательно
Запорная арматура перед редукционным клапаном - Обязательно
Фильтр перед редукционным клапаном - Обязательно
Предохранительный клапан - Обязательно
