Подбор редукционного узла для подогрева рулонов искусственного меха

Как мы познакомились?

6 апреля 2022-го года в КВиП обратился представитель Талдомской Меховой Фабрики с запросом на подбор редукционного клапана.

Талдомская Меховая Фабрика открылась в 2017-м году и, на сегодняшний день, способна выпускать до 15 млн. кв. м. искусственного меха в год - этот показатель достигнут, в том числе, благодаря пароконденсатному оборудованию.

Заказчик нашел нас в интернете, перешел на сайт и осуществил звонок дежурному инженеру-теплотехнику. Для КВиП это был первый опыт работы с предприятием, выпускающим меховую продукцию. Ниже Вы узнаете, особенность описываемого проекта, с какими сложностями мы сталкивались и как их преодолевали.

Как обстояли дела до нашего вмешательства?

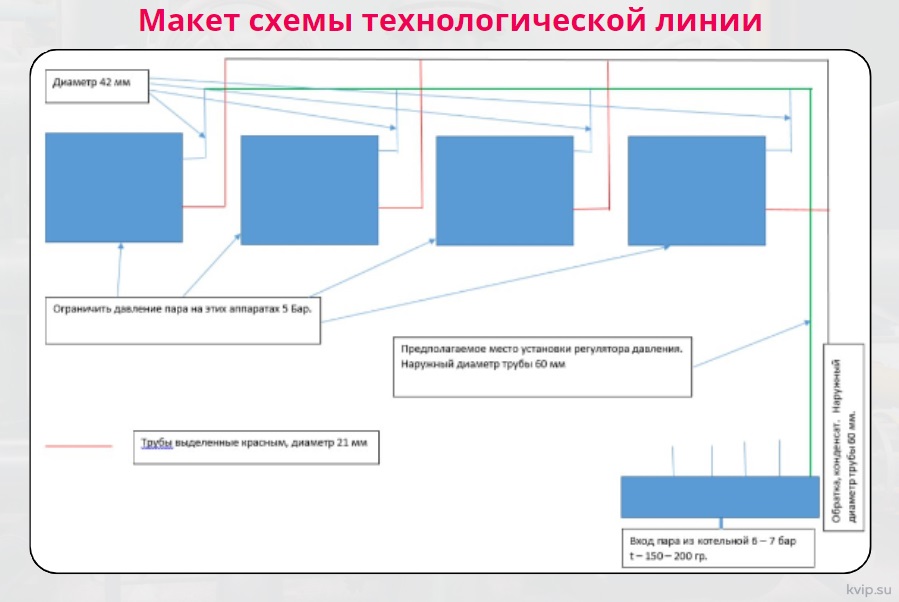

До нас, по данному проекту, ни к кому не обращались. Котел выдает 1200 кг/ч пара, с давлением 6-7 бар. Пар идет на 4 линии. Макет схемы выглядит следующим образом:

Что нужно было сделать?

Требовалось стабилизировать давления пара. Это новая технологическая линия. Выше мы упомянули, что с котла выходил пар с давлением 6-7 бар - оборудование, на которое этот пар подается, требует 5 бар (рулоны меха проходят через тумблеровочный аппарат, который нагревает их).

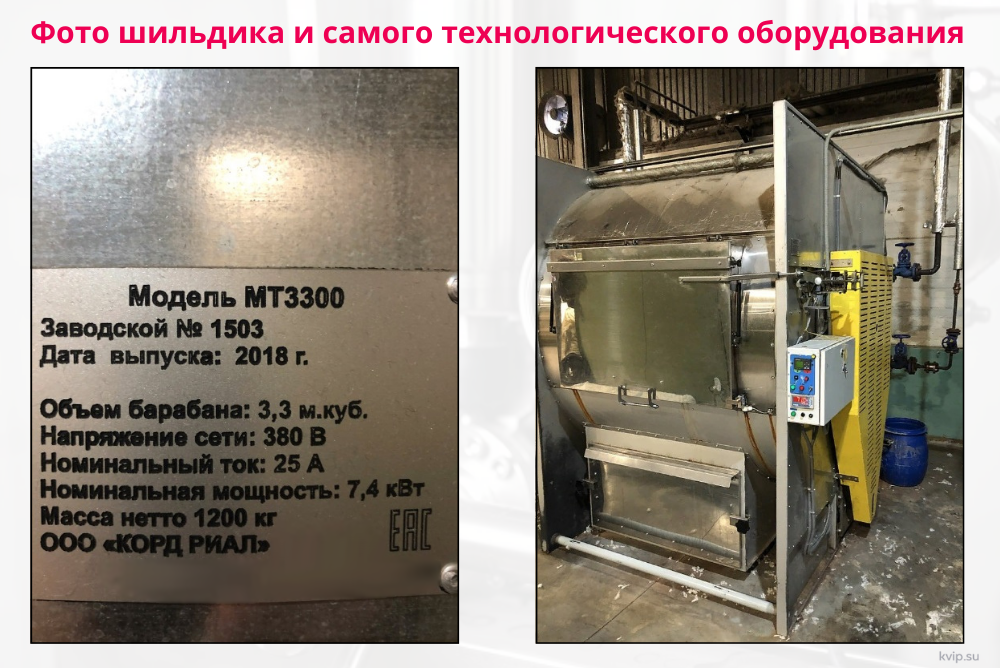

Перед началом расчетов, мы запросили фото шильдика и самого технологического оборудования, которые нам любезно предоставил Главный инженер предприятия:



Режим работы разный: максимально кол-во запускаемых машин - 4 (на 20 часов работы), однако бывает работают только 1-2 машины.

Узнайте всё о видах, устройстве и принципах действия теплообменного оборудования, в нашей статье.

Что мы сделали?

Сперва, заказчик сообщил, что обвязка линии не требуется, однако позже, нужда в трубопроводной арматуре все-таки возникла - о том, что повлияло на смену решения, читайте ниже.

Исходя из вышеописанных параметров, инженер-теплотехник КВиП, произвел расчеты и, 11 апреля 2022-го года, предложил наиболее подходящий, под заданные характеристики, редукционный клапан для пара со встроенным фильтром DN50, PN25 Tmax=220°С Pвых=1..14бар и корпусом из ковкого чугуна (на данной линии, требуется вертикальная установка клапана).

Узнайте о том, куда пропали регуляторы давления с рынка РФ и какой выход из этой ситуации предлагает КВиП, в статье на нашем сайте.

В этот же день мы отправили Заказчику коммерческое предложение для дальнейшего согласования внутри предприятия.



19 апреля 2022-го года, Главный инженер предприятия сообщил нам о том, что наше коммерческое не согласовали, поскольку нашли альтернативный вариант (другой редукционный клапан, который стоит в три раза дешевле).

Мы попросили поделиться информацией о том, какой именно клапан Заказчик рассматривает как альтернативу нашему, для того, чтобы убедиться в корректности подобранного клапана и, в случае ошибки другой организации, сообщить об этом Заказчику. Благо, что Главный инженер Талдомской Меховой Фабрики согласился!

Именно такое поведение послужило получению большей выгоды Заказчику. Подробнее читайте ниже.

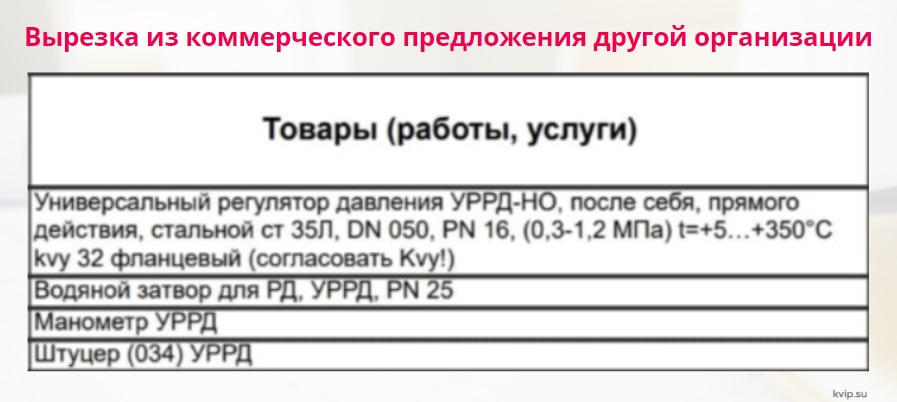

Как выяснилось, в качестве альтернативы предложенного нами клапана, предполагался УРРД:



Стоимость данного клапана действительно составляла около 50 000 ₽ (регулятор, предложенный нами, стоил 166 000 ₽), однако, перед выбором, следует учесть разницу между ними. Наш клапан стоил дороже, поскольку:

• В нём мембрана из нержавеющей стали (не из резины);
• Не требует конденсатных емкостей;
• Высокая точность регулирования за счет пилотной конструкции;
• Широкий диапазон выходного давления на 1м клапане: от 1 до 14 бар;
• Нижняя граница регулирования - 10% от номинальной производительности (у клапанов прямого действия 20%), что позволяет обеспечивать стабильное поддержание заданного давления при значительных перепадах расхода пара и дает уверенность в работе узла, когда оборудование работает на минималках;
• Редукционное соотношение 1:20 (у этого не указано, но у похожих оно обычно не превышает 1:3);
• Давление на входе до 20 бар, температура на входе до 225°C;
• Высокая герметичность в закрытом состоянии. Протечка не более 0,01% от Kvs.

Как сказал наш инженер-теплотехник, сравнение этих двух клапанов - это как сравнение Жигули с авито и Lamborghini с салона.



После переговоров с Заказчиком, инженер-теплотехник КВиП получил +10 к навыкам красноречия и убеждения, поскольку Талдомская Меховая Фабрика приняла решение приобрести именно наш клапан!

Помимо редукционника, Заказчик все-таки решился на организацию полной обвязки линии с нашим участием. Поскольку предприятие было жестко ограниченно в бюджете, мы собрали, соответствующую запросу, версию редукционного узла. Для долгосрочной работы редукционного клапана и снижения износа принято решение установить узел сепаратора пара с ТПА, хоть и по сокращенной версии комплектации.

Подробнее о вариантах сборки редукционного узла, Вы можете узнать на странице нашего сайта.

Оборудование, подобранное нами:

• Редукционный клапан для пара со встроенным фильтром DN50 ф/ф PN25 Tmax=220°С Pвых=1..14бар корпус: ковкий чугун;
• Вентиль запорный с сильфонным уплотнением АСТА-Р15-065-16-01-300-Ф DN65 ф/ф PN16 бар Тmax=+300°С;
• Сепаратор пара и сжатого воздуха АСТА-С25-01-065-СР-25-03-300-Ф DN65 ф/ф PN25 бар Тмакс=300°С;
• Фильтр чугунный фланцевый АСТА-Ф113-мг-16-300 DN20 PN16 бар Тmax=+300°С ячейка сетки 0,8 мм;
• Конденсатоотводчик термодинамический ТЕРМОКОН АСТА-ТД133-40-350 ф/ф DN20 PN40 Тмакс=350°С.

Заказчик согласился с нашим выбором и, 30 июня 2022-го года, мы получили оплату, а оборудование отправилось на производство, чтобы впоследствии радовать Заказчика!

К какому итогу пришли?

1 сентября 2022-го года Заказчик принял узел.

• Оборудование доставлено в срок и в полном объеме;
• Благодарим инженера-теплотехника КВиП за грамотный консалтинг. Благодаря нему, Заказчик получил более качественное и долговечное оборудование. Несмотря на то, что, в моменте, Заказчик вложил больше, чем если бы приобрел УРРД, он сэкономил средства предприятия в перспективе;
• Благодарим Главного инженера Талдомской Меховой Фабрики за соблюдение договоренностей о сроках предоставления информации, а также за разумный выбор и заботу о вверенной ему части производства.
