Описание ADCA M3HP крана шарового для стерильных сред
ADCA M3HP запорный шаровой кран состоящий из трёх частей, предназначенный для перекрытия потока таких сред как чистый пар, конденсат, а также других газов и жидкостей, используемых для стерильных и асептических процессов. Данные краны не предназначены для работы в качестве регулирующих и должны эксплуатироваться в полностью открытом либо в полностью закрытом положении. Краны предназначены для фармацевтической, биотехнологической, полупроводниковой, косметической, тонкой химической, пищевой промышленности и для производства напитков.Читайте в наших статьях:
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Астима и КВиП или как закалялся бизнес
Основные свойства ADCA M3HP крана шарового для стерильных сред
Конструкция крана с полнопроходным плавающим шаром Полностью изготовлен из плотного пруткового материала Может обслуживаться без демонтажа с трубопровода Герметично перекрывается независимо от направления потока С дополнительной защитой от протечки по штоку.Качество поверхностей ADCA M3HP крана шарового для стерильных сред
Внутренние смачиваемые части: ≤ 0,5 микрон Ra Наружные : ≤ 0,8 микрон Ra ( 0,25 микрон Ra или электрополировка как опция) Ультразвуковая очистка.
|
Опции: |
Антистатическое устройство Различные материалы уплотнений materials Фланец под привод по ISO 5211 Пассивирование для кислорода |
|
Применение: |
Чистый пар, газы и жидкости в соответствии с конструкцией крана. |
|
Исполнение: |
M3HP – из пруткового материала |
|
Типоразмеры: |
DN1/2” до DN 2” |
|
Присоединение: |
В соотв. с ASME BPE TC – Гигиенические хомуты ETO – под кольцевую сварку TC / ETO – комбинированное |
|
Упаковка: |
Сборка и упаковка осуществляется в специализированном стерильном помещении в соотв. с ISO 14644-1. Во избежание загрязнений для кранов используется вакуумная упаковка. |
|
Установка: |
См. Инструкцию по монтажу и эксплуатации |

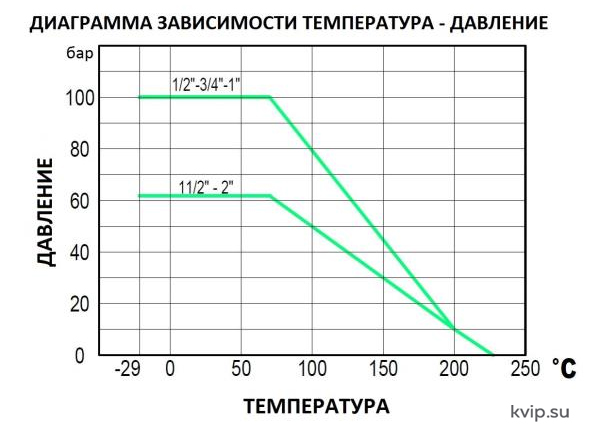

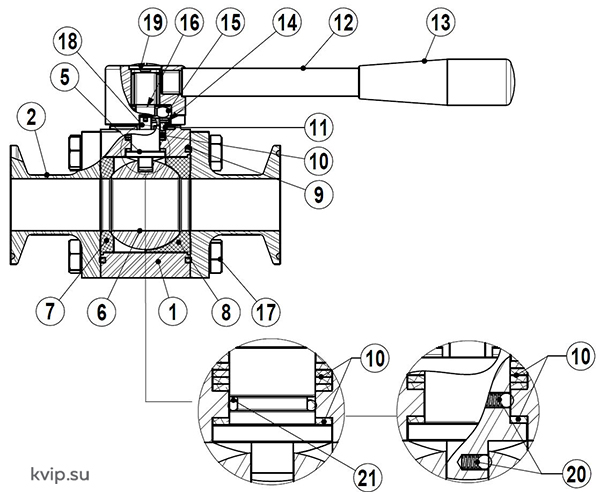

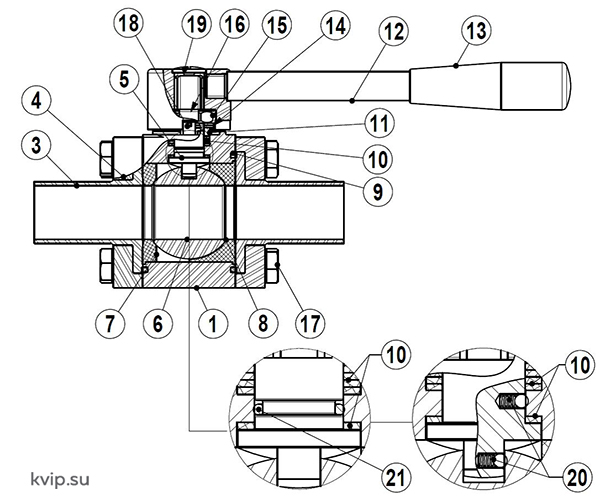

Спецификация материалов ADCA M3HP крана шарового для стерильных сред
|
№ |
Наименование |
Материал |
|
1 |
Корпус крана |
Нерж. ст. AISI316L/1.4404 |
|
2 |
TC присоединение |
Нерж. ст. AISI316L/1.4404 |
|
3 |
Патрубок под сварку |
Нерж. ст. AISI316L/1.4404 |
|
4 |
Фланец |
Нерж. ст. AISI316L/1.4404 |
|
5 |
Шток |
Нерж. ст. AISI316L/1.4404 |
|
6 |
* Шар крана |
Нерж. ст. AISI316L/1.4404 |
|
7 |
* Седло стандартное |
TFM 1600 |
|
8 |
* Прокладка полости |
TFM1600 |
|
9 |
* Уплотнение корпуса |
PTFE |
|
10 |
* Уплотнение штока |
TFM 1600 |
|
11 |
* Прокладка |
Нерж. ст. AISI316/1.4401 |
|
12 |
Рычаг |
Нерж. ст. AISI304/1.4301 |
|
13 |
Рукоятка рычага |
Нерж. ст. AISI304/1.4301 |
|
14 |
* Шайба пружинная |
Нерж. ст. AISI304/1.4301 |
|
15 |
Гайка компрессионная |
Нерж. ст. AISI304/1.4301 |
|
16 |
* Шайба пружинная |
Нерж. ст. AISI304/1.4301 |
|
17 |
Болт |
Нерж.ст. AISI304/1.4301 |
|
18 |
Штифт |
Нерж.ст. AISI304/1.4301 |
|
19 |
Винт |
Нерж.ст. AISI304/1.4301 |
|
20 |
** Антистатич.устр-во |
Нерж.ст. AISI304/1.4301 |
|
21 |
Прокладка кольцевая |
Витон |
* Поставляемые части.
** Опции по запросу
Примечание: сертификат на уплотнения FDA/USP Класс VI поставляется по запросу. Каждый кран имеет серийный номер. Для заказа запчастей укажите данный номер.

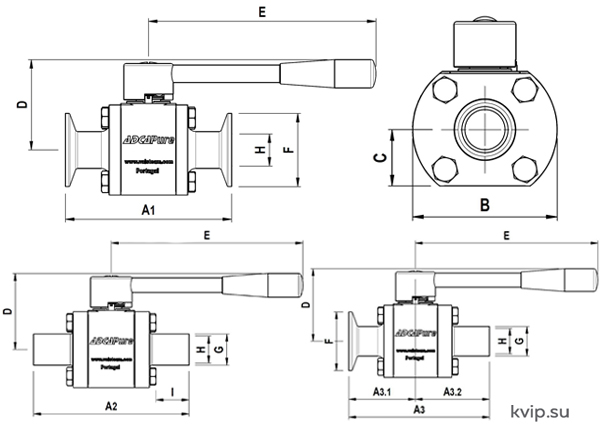

Типоразмеры ADCA M3HP крана шарового для стерильных сред
|
DN |
A1 |
A2 |
A3 |
A3.1 |
A3.2 |
B |
C |
D |
E |
F |
G |
H |
I |
Порт шара |
ISO 5211* |
Масса кг |
|
1/2" |
88,9 |
101,6 |
95.5 |
44 |
51,5 |
59 |
22 |
44 |
110 |
25 |
12.7 |
9.4 |
25 |
9.4 |
FO3** |
0.9 |
|
3/4" |
101,6 |
114,3 |
108 |
51 |
57 |
64 |
24.5 |
48 |
110 |
25 |
19.05 |
15.75 |
27 |
15.8 |
F03** |
1.4 |
|
1" |
114,3 |
127 |
120.5 |
57 |
63,5 |
79 |
31 |
62 |
155 |
50.5 |
25.4 |
22.1 |
27 |
22.1 |
F04 |
2.3 |
|
11/2" |
139,7 |
152.4 |
146.5 |
70 |
76,5 |
109 |
44 |
78 |
185 |
50.5 |
38.1 |
34.8 |
27 |
34.8 |
F05 |
5.3 |
|
2" |
165,1 |
177.8 |
171.5 |
82.5 |
89 |
134 |
53 |
89 |
185 |
64 |
50.8 |
47.5 |
28 |
47.5 |
F05 |
8.5 |

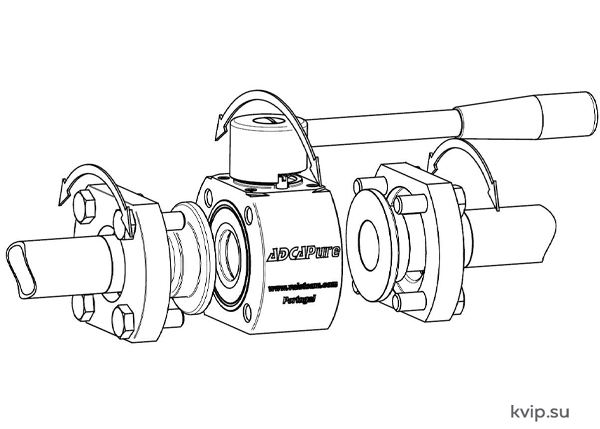

Простая и быстрая установка
Накидные фланцы позволяют осуществлять приварку патрубков произвольно.
После установки шаровый кран может вращаться на 360º вокруг оси трубы для выбора наиболее оптимального положения.
