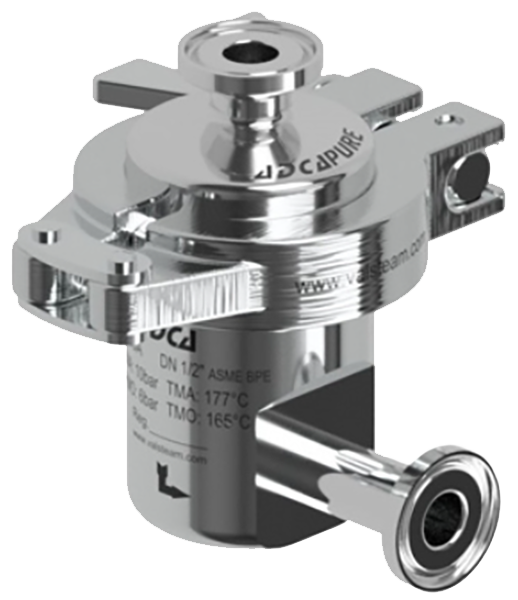

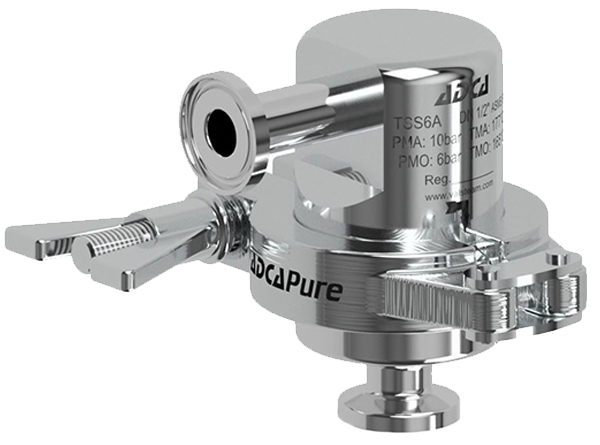

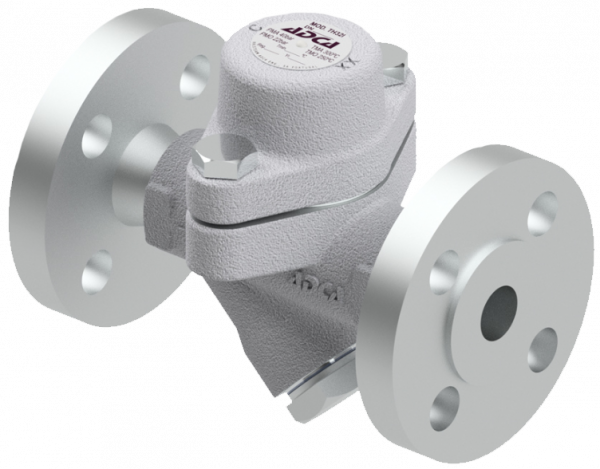

Термостатические конденсатоотводчики (капсульные).

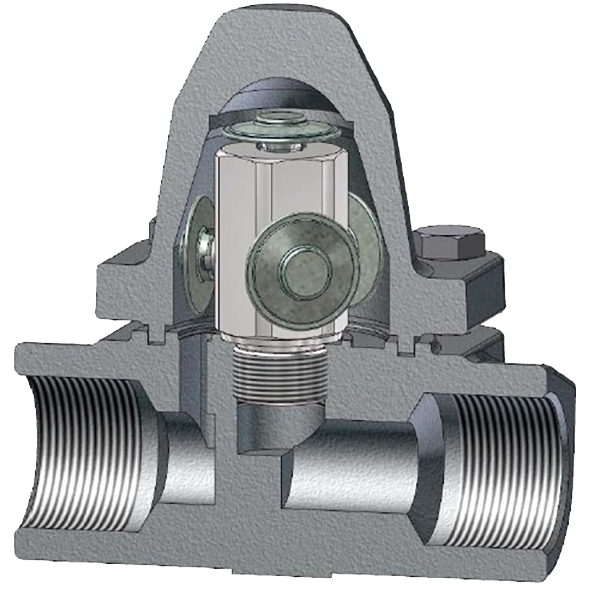

Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом, на выходе из конденсатоотводчика.
В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и другим неконденсируемым газам беспрепятственно выходить из конденсатоотводчика.
При нагреве специальный состав в капсуле расширяется, воздействуя на диск, который при расширении опускается
на седло, препятствуя выходу пара. Данный тип конденсатоотводчиков помимо отвода конденсата, позволяет также удалять из системы воздух и газы, то есть использоваться в качестве воздухоотводчика для паровых систем.
Существуют три модификации термостатических капсул позволяющих отводить конденсат при температуре на 5 °C, 10 °C или 30 °C ниже температуры парообразования.
