Описание редукционного клапана АСТА Р02/09(02):
Линейка регулирующих клапанов АСТА серии Р02 управляемых энергией рабочей среды, изготавливается с корпусом из высокопрочного чугуна и внутренними элементами конструкции выполненными из нержавеющей стали. Данный клапан содержит мембранный привод PN25 и представляет собой базовый клапан, имеющий широкий спектр применений, в том числе в качестве редукционного, перепускного, дренажного клапана, регулятора расхода или уровня, а также многие другие исполнения. Функционал клапана зависит от конструкции обвязки, используемых для управления пилотных клапанов и их сочетания.Регулирующей клапан АСТА серии Р02/09 будет автоматически ограничивать расход до заданного значения, независимо от изменения давления. При снижении расхода ниже заданного, клапан полностью откроется. Установка фланца с калиброванным отверстием (входит в комплект поставки) должна осуществляться не ближе, чем в 5 DN за клапаном. Ознакомиться с высокоэффективным регулятором давления воды АСТА Р05, Вы сможете в нашей статье.
Наиболее используемые конфигурации:
- АСТА Р02/09(02) редукционный клапан с функцией регулирования расхода
- АСТА Р02/09(07) регулятор расхода с функцией поддержания минимального и максимального уровня жидкости в резервуаре
- АСТА Р02/09(04) регулятор расхода с соленоидным клапаном
Основные свойства АСТА Р02/09(02):
Регулирующий клапан АСТА серии P02/09(02) выполняет функции редукционного и стабилизирующего клапанов независимо от скачков давления на входе в клапан, а также ограничивает расход. При превышении установленного выходного давления, клапан герметично закрывается и не допускает протечек даже в случае отсутствия разбора. Установка фланца с калиброванным отверстием (входит в комплект поставки) должна осуществляться не ближе, чем в 5 DN за клапаном. Подробнее о том, как выбрать регулятор давления пара, читайте в статье на нашем сайте.%20редукционный%20клапан%20с%20функцией%20регулятора%20расхода_Р2.png)

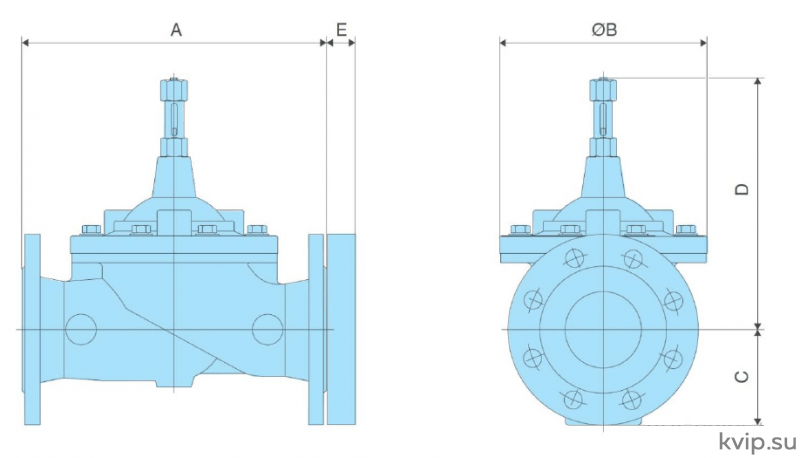

DN (мм) |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
Масса (кг) |
---|---|---|---|---|---|---|
40 |
230 | 162 | 83 | 233 | 30 | 18 |
50 | 230 | 162 | 83 | 233 | 30 | 18 |
65 | 290 | 194 | 93 | 255 | 30 | 23,5 |
80 | 310 | 218 | 100 | 274 | 30 | 28 |
100 | 350 | 260 | 118 | 316 | 30 | 39 |
125 | 400 | 304 | 135 | 383 | 30 | 47 |
150 | 480 | 370 | 150 | 431 | 30 | 84 |
200 | 600 | 454 | 180 | 523 | 30 | 138 |
250 | 730 | 570 | 213 | 620 | 40 | 264 |
300 | 850 | 710 | 242 | 670 | 40 | 405 |
400 | 1100 | 895 | 310 | 870 | 40 | 960 |
Типоразмер Е указан только для тех исполнений, в которых этот дополнительный фланец используется.
