Описание АСТА ОК133 клапана обратного подъемного
Обратный клапан - вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.АСТА ОК133 клапан обратный подъемный является более новой моделью в линейке обратных клапанов (старая модель АСТА ОК03).
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА ОК133 клапана обратного подъемного
- Седловое уплотнение «металл по металлу»;
- Ремонтопригодная конструкция.
Технические характеристики АСТА ОК133 клапана обратного подъемного
Номинальный диаметр DN
|
15 – 300 |
Условное давление PN | 40 бар |
Температура рабочей среды | От –40 °С до 400 °С |
Рабочая среда | Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана |
Давление открытия | 0,1 бар |
Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Ограничение применений АСТА ОК133 клапана обратного подъемного
Давление рабочей среды | Максимальная температура рабочей среды |
23,8 бар | 400 °С |
27,6 бар | 300 °С |
33,3 бар | 200 °С |
37,1 бар | 100 °С |
40 бар | 50 °С |

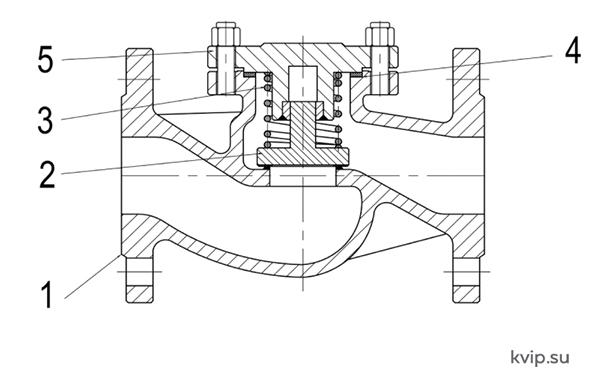

Спецификация материалов АСТА ОК133 клапана обратного подъемного
№
|
Наименование | Материал |
1 | Корпус | Углеродистая сталь GS-C25+13Cr |
2 | Диск | Углеродистая сталь A105+13Cr |
3 | Пружина | Нержавеющая сталь SS 304 |
4 | Уплотнение корпуса | Графит |
5 | Крышка | Углеродистая сталь GS-C25+13Cr |

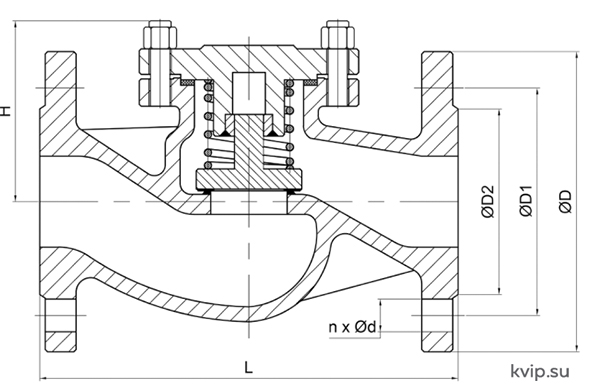

Массогабаритные характеристики АСТА ОК133 клапана обратного подъемного
DN
|
L, мм | H, мм | ØD, мм | ØD1, мм | ØD2, мм | n х Ød, мм | Kvs, м3/ч | Масса, кг |
15 | 130 | 70 | 95 | 65 | 45 | 4х14 | 4,5 | 3,8 |
20 | 150 | 70 | 105 | 75 | 58 | 4х14 | 8,1 | 4,9 |
25 | 160 | 80 | 115 | 85 | 68 | 4х14 | 12,5 | 5,9 |
32 | 180 | 80 | 140 | 100 | 78 | 4х18 | 20,6 | 7,1 |
40 | 200 | 90 | 150 | 110 | 88 | 4х18 | 32,2 | 10,4 |
50 | 230 | 95 | 165 | 125 | 102 | 4х18 | 57,0 | 12,3 |
65 | 290 | 125 | 185 | 145 | 122 | 8х18 | 84,9 | 22,7 |
80 | 310 | 135 | 200 | 160 | 138 | 8х18 | 127,0 | 28,5 |
100 | 350 | 150 | 235 | 190 | 162 | 8х22 | 225,9 | 40,0 |
125 | 400 | 180 | 270 | 220 | 188 | 8х26 | 338,0 | 64,0 |
150 | 480 | 240 | 300 | 250 | 218 | 8х26 | 484,2 | 90,0 |
200 | 600 | 280 | 375 | 320 | 285 | 12х30 | 835,6 | 170,0 |
250 | 730 | 320 | 450 | 385 | 345 | 12х33 | 1255,9 | 240,0 |
300 | 850 | 395 | 515 | 450 | 410 | 16х33 | 1810,9 | 370,0 |
